红外遥控发射示例 – 用Arduino控制红外LED发射遥控信号

说明

本示例演示如何利用Arduino开发板通过红外LED发射红外控制信号。

示例实验用硬件

Arduino开发板 × 1
红外LED??× 1
限流电阻（100欧姆~220欧姆）× 1
面包板?× 1
公对公杜邦线?× 3

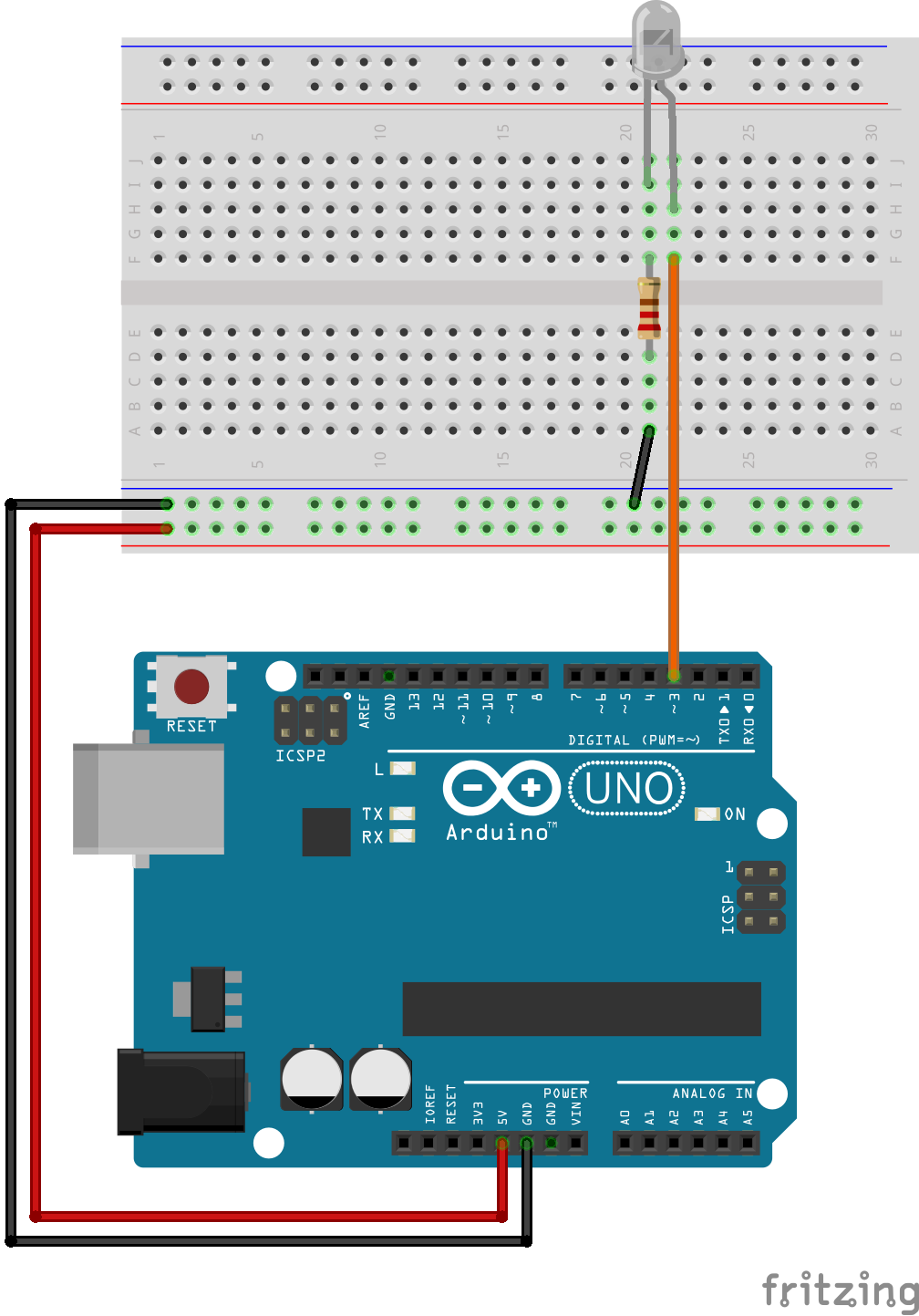

电路连接

电路连接简介

Arduino开发板引脚	红外LED引脚	备注
+5V	?VCC	Arduino通过引脚3控制红外LED
GND	?GND

示例程序

IRremote库支持NEC, Sony, Philips RC5, Philips RC6等协议指令。以下示例程序中Arduino将通过调用函数sendSony(0xa90, 12) 来发射Sony协议指令。该函数的两个参数中， 0xa90为指令信息内容，12为指令信息位数。假如需要发射NEC协议指令则可以调用函数sendNEC(0xF740BF, 32)。其中0xF740BF为指令信息内容，32为指令信息位数。 IRremote库支持的所有协议函数列表如下：
[c gutter=”0″]
void sendNEC(unsigned long data, int nbits);
void sendSony(unsigned long data, int nbits);
void sendRC5(unsigned long data, int nbits);
void sendRC6(unsigned long data, int nbits);
void sendDISH(unsigned long data, int nbits);
void sendSharp(unsigned long data, int nbits);
void sendPanasonic(unsigned int address, unsigned long data);
void sendJVC(unsigned long data, int nbits, int repeat);
void sendRaw(unsigned int buf[], int len, int hz);
[/c]

可双击程序全选代码

/*
 * IRsendDemo
 *
 * =====================功能说明=====================
 * 利用Arduino开发板发射红外控制信号
 *
 * 本程序基于Ken Shirriff开发的IRremote库。如需获得该库文件
 * 可前往以下网址获得：
 * http://arcfn.com   （Ken Shirriff个人博客）
 * http://www.taichi-maker.com/   （太极创客官网）
 *
 * =====================电路连接======================
 *     红外发射 LED 正极     --- Arduino Uno 引脚  3
 *     红外发射 LED 负极     --- Arduino Uno 引脚  GND
 *
 *  如需获得详细电路连接说明图，请参阅太极创客网站:
 *  http://WWW.TAICHI-MAKER.COM
 *
 * 此示例程序为配合太极创客制作的
 * 《零基础入门学用ARDUINO教程-智能应用篇》使用
 *
 */


#include <IRremote.h>

IRsend irsend;

void setup()
{
}

void loop() {
	for (int i = 0; i < 3; i++) {
		irsend.sendSony(0xa90, 12);  //发射Sony红外遥控协议A90指令码
		delay(40);
	}
  /*
   *
   * IRremote库支持NEC, Sony, Philips RC5, Philips RC6等协议指令。
   * 本示例程序中Arduino将通过调用函数sendSony(0xa90, 12) 来发射Sony协议指令。
   * 该函数的两个参数中， 0xa90为指令信息内容，12位指令信息位数。
   *
   * 假如需要发射NEC协议指令则可以调用函数sendNEC(0xF740BF, 32)。
   * 其中0xF740BF为指令信息内容，32位指令信息位数。
   *
   * 如果需要发射其它遥控协议指令请参考以下程序代码：
   * sendNEC(unsigned long data, int nbits);   //发射NEC协议指令
   * sendSony(unsigned long data, int nbits);  //发射Sony协议指令
   * void sendRC5(unsigned long data, int nbits);   //发射Philips RC5协议指令
   * void sendRC6(unsigned long data, int nbits);   //发射Philips RC6协议指令
   * void sendSharp(unsigned long data, int nbits); //发射Sharp协议指令
   * void sendPanasonic(unsigned int address, unsigned long data); //发射Panasonic协议指令
   * void sendJVC(unsigned long data, int nbits, int repeat);  //发射JVC协议指令
   * void sendRaw(unsigned int buf[], int len, int hz);        //发射原始指令
  */
	delay(5000); //延迟5秒
}

* IRsendDemo

* =====================功能说明=====================

* 利用Arduino开发板发射红外控制信号

* 本程序基于Ken Shirriff开发的IRremote库。如需获得该库文件

* 可前往以下网址获得：

* http://arcfn.com （Ken Shirriff个人博客）

* http://www.taichi-maker.com/ （太极创客官网）

* =====================电路连接======================

* 红外发射 LED 正极 --- Arduino Uno 引脚 3

* 红外发射 LED 负极 --- Arduino Uno 引脚 GND

* 如需获得详细电路连接说明图，请参阅太极创客网站:

* http://WWW.TAICHI-MAKER.COM

* 此示例程序为配合太极创客制作的

* 《零基础入门学用ARDUINO教程-智能应用篇》使用

#include <IRremote.h>

IRsend irsend;

void setup()

{

}

void loop() {

for (int i = 0; i < 3; i++) {

irsend.sendSony(0xa90, 12); //发射Sony红外遥控协议A90指令码

delay(40);

}

* IRremote库支持NEC, Sony, Philips RC5, Philips RC6等协议指令。

* 本示例程序中Arduino将通过调用函数sendSony(0xa90, 12) 来发射Sony协议指令。

* 该函数的两个参数中， 0xa90为指令信息内容，12位指令信息位数。

* 假如需要发射NEC协议指令则可以调用函数sendNEC(0xF740BF, 32)。

* 其中0xF740BF为指令信息内容，32位指令信息位数。

* 如果需要发射其它遥控协议指令请参考以下程序代码：

* sendNEC(unsigned long data, int nbits); //发射NEC协议指令

* sendSony(unsigned long data, int nbits); //发射Sony协议指令

* void sendRC5(unsigned long data, int nbits); //发射Philips RC5协议指令

* void sendRC6(unsigned long data, int nbits); //发射Philips RC6协议指令

* void sendSharp(unsigned long data, int nbits); //发射Sharp协议指令

* void sendPanasonic(unsigned int address, unsigned long data); //发射Panasonic协议指令

* void sendJVC(unsigned long data, int nbits, int repeat); //发射JVC协议指令

* void sendRaw(unsigned int buf[], int len, int hz); //发射原始指令

delay(5000); //延迟5秒

}

示例程序运行演示

为了便于您学习Arduino红外遥控方面的知识，我们太极创客为您录制了一套视频教程。该教程里除了有本示例程序的运行结果，还有学习Arduino方面的知识。你可以通过点击这里进入教程页面。
